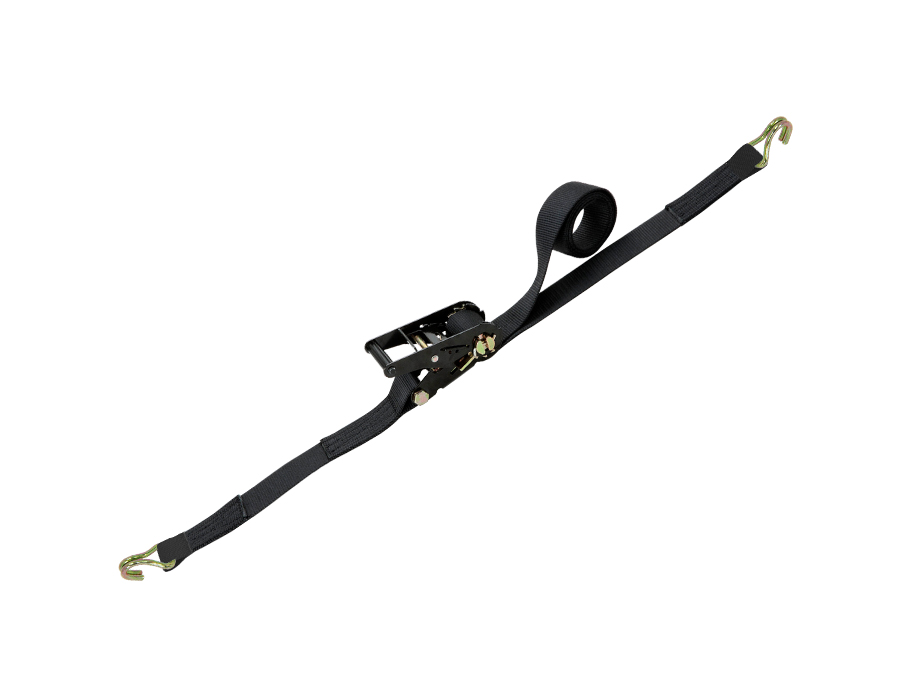

ラチェットバックル ブラックタイプ ナローフック形

楽々締め付け!! 小気味良くカチカチ決まる。舞台・演劇・コンサート

ブラックタイプ

ラチェットバックルは、固定したい荷物に装着し、ラチェットレバーを反復運動させることで強く締め付けることができます。しっかりと荷物を固定したい場合に最適です。
商品管理番号 : rb_nh_bk

形状

ラチエットバックル RK B NH (ナローフック形)

※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。

形式 ベルト幅 ベルト厚さ 最大使用力 kN (kg) 破断荷重 kN
RK-25MB(RB101B) NH100 25 1.7 2.5 (254) 10
RK-35B(RB201B) NH200 35 2 5 (509) 20
RK-50LB(RB301B) NH300 50 2.5 7.5 (764) 30
RK-50MB(RB501B) NH500 50 3.3 10 (1010) 40

1kN≒0.1tf

各部の寸法(m/m)については、参考程度に願います。

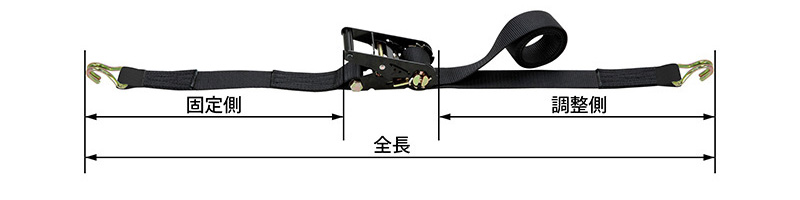

ベルトの長さは、ご希望通りの寸法にできてますが、標準品は、0.5m間隔です

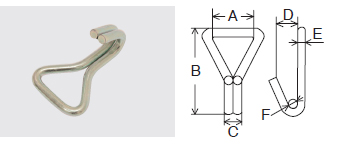

端末金具仕様

形式 最大使用力 kN (kg) 破断荷重 kN 寸法
A B C D E F
NH100 2.5 (250) 10 25 60 15 20 7 16
NH200 5 (500) 20 38.5 86 21 31 10 23
NH300 7.5 (750) 30 52 104 21 33 9.5 23
NH500 10 (1010) 40 52 106 26 35 12 20

1kN≒0.1tf

操作方法

しめかた:①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた:④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。

バックル仕様

RK-25MB(RB101B)

RK-35B(RB201B)

RK-50LB(RB301B)

RK-50MB(RB501B)

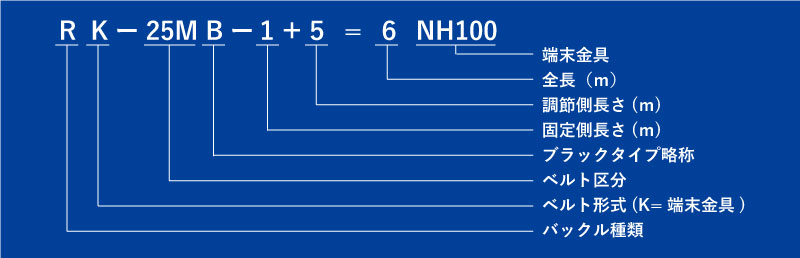

発注例

ご使用上の注意

  • ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
  • シグナルライン
  • ベルトの「シグナルライン」(黄色線)がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
  • 玉掛け厳禁
  • 玉掛けには「シライスリング®」をご使用ください。
  • 角張ったモノには必ず当てものをしてください
  • 角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから
  • バックルプロテクターは、後で装着できません
  • バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
