ラチェットバックル ブラックタイプ フラットフック形
楽々締め付け！！ 小気味良くカチカチ決まる。舞台・演劇・コンサート
ブラックタイプ
ラチェットバックルは、固定したい荷物に装着し、ラチェットレバーを反復運動させることで強く締め付けることができます。しっかりと荷物を固定したい場合に最適です。
商品管理番号 : rb_fh_bk
形状
ラチエットバックル RB BK FH (フラットフック形)
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
| 形式 | ベルト幅 | ベルト厚さ | 最大使用力 kN (kg) | 破断荷重 kN |
|---|---|---|---|---|
| RK-25EB(RB101B) FH080 | 25 | 1.7 | 2 (203) | 8 |
| RK-35B(RB201B) FH200 | 35 | 2 | 5 (509) | 20 |
1kN≒0.1tf
各部の寸法（m/m）については、参考程度に願います。
ベルトの長さは、ご希望通りの寸法にできてますが、標準品は、0.5m間隔です

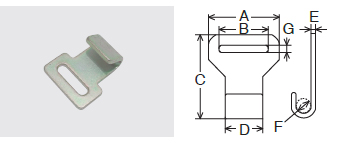

端末金具仕様
 |
|||||||||
| 形式 | 最大使用力 kN (kg) | 破断荷重 kN | 寸法 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| FH080 | 2 (200) | 8 | 38.5 | 26 | 44 | 24 | 3.5 | 6 | 6 |
| FH200 | 5 (500) | 20 | 56 | 40 | 68 | 35 | 5 | 14 | 6 |
1kN≒0.1tf
操作方法
しめかた：①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた：④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。

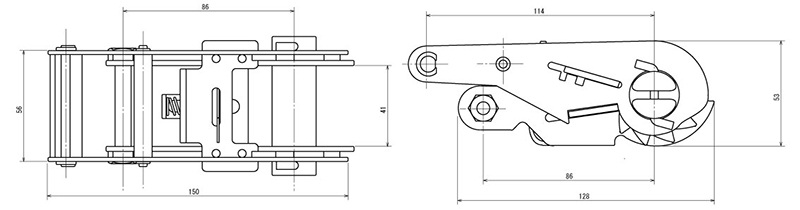

バックル仕様
RK-25MB(RB101B)
RK-35B(RB201B)

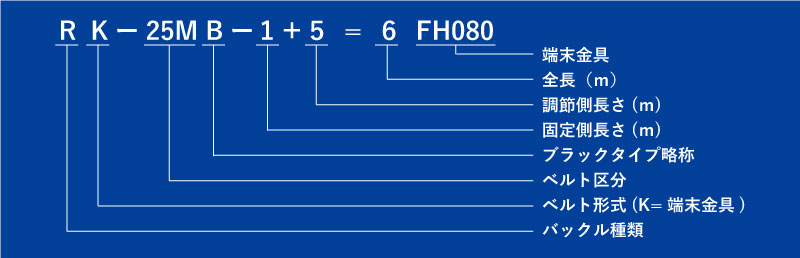

発注例
ご使用上の注意
- ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
- シグナルライン
- ベルトの「シグナルライン」（黄色線）がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
- 玉掛け厳禁
- 玉掛けには「シライスリング®」をご使用ください。
- 角張ったモノには必ず当てものをしてください
- 角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから」
- バックルプロテクターは、後で装着できません
- バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
