ラチェットバックル エンドレス形
楽々締め付け！！ 小気味良くカチカチ決まる。
標準タイプ
(JIS B 8850)
ラチェットバックルは、固定したい荷物に装着し、ラチェットレバーを反復運動させることで強く締め付けることができます。しっかりと荷物を固定したい場合に最適です。
商品管理番号 : rb_n
形状
ラチエットバックル RN (エンドレス形)
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
| 形式 | ベルト幅 | ベルト厚さ mm | 最大使用力 kN ( kg) | 破断荷重 kN |
|---|---|---|---|---|
| RN-25M(RB102) | 25 | 1.7 | 5 (509) | 20 |
| RN-35(RB202) | 35 | 2 | 10 (1010) | 40 |
| RN-50L(RB302) | 50 | 2.5 | 15 (1520) | 60 |
| RN-50M(RB502) | 50 | 3.3 | 20 (2030) | 80 |
| RN-75H(RB1002) | 75 | 3.5 | 50 (5090) | 200 |
1kN≒0.1tf
各部の寸法（m/m）については、参考程度に願います。
ベルトの長さは、ご希望通りの寸法にできてますが、標準品は、0.5m間隔です
操作方法
しめかた：①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた：④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。
バックル仕様
RN-25M(RB102)
RN-35(RB202)
RN-50L(RB302)
RN-50M(RB502)
RN-75H(RB1002)

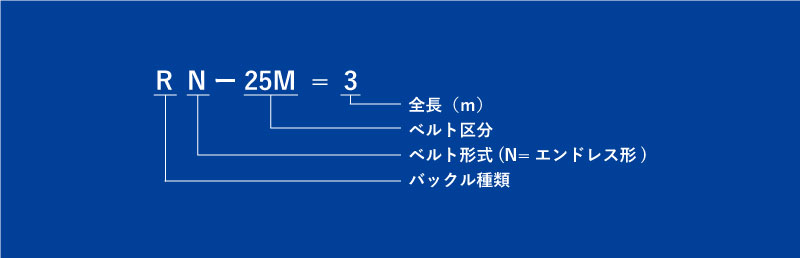

発注例
ご使用上の注意
- ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
- シグナルライン
- ベルトの「シグナルライン」（黄色線）がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
- 玉掛け厳禁
- 玉掛けには「シライスリング®」をご使用ください。
- 角張ったモノには必ず当てものをしてください
- 角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから」
- バックルプロテクターは、後で装着できません
- バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
