ラチェットバックル オープンフック形
楽々締め付け！！ 小気味良くカチカチ決まる。
標準タイプ
(JIS B 8850)
ラチェットバックルは、固定したい荷物に装着し、ラチェットレバーを反復運動させることで強く締め付けることができます。しっかりと荷物を固定したい場合に最適です。
商品管理番号 : rb_oh
形状
ラチエットバックル RK OH (オープンフック形)
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
| 形式 | ベルト幅 | ベルト厚さ | 最大使用力 kN (kg) | 破断荷重 kN |
|---|---|---|---|---|
| RK-25M(RB101) OH100 | 25 | 1.7 | 2.5 (254) | 10 |
1kN≒0.1tf
各部の寸法（m/m）については、参考程度に願います。
ベルトの長さは、ご希望通りの寸法にできてますが、標準品は、0.5m間隔です
端末金具仕様
 |
||||||
| 形式 | 最大使用力 kN (kg) | 破断荷重 kN | 寸法 | |||
|---|---|---|---|---|---|---|
| A | B | C | D | |||
| OH100 | 2.5 (250) | 10 | 99 | 25 | 32 | 10 |
1kN≒0.1tf
操作方法
しめかた：①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた：④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。
バックル仕様
RK-25M(RB101)

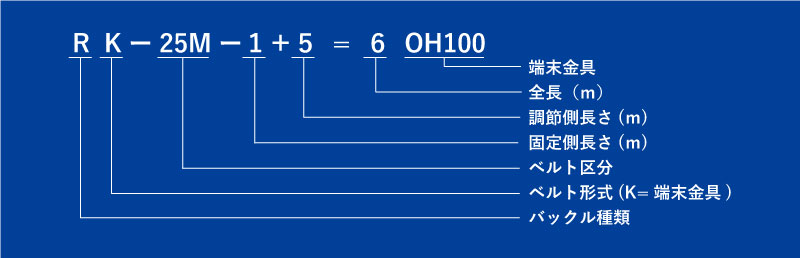

発注例
ご使用上の注意
- ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
- シグナルライン
- ベルトの「シグナルライン」（黄色線）がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
- 玉掛け厳禁
- 玉掛けには「シライスリング®」をご使用ください。
- 角張ったモノには必ず当てものをしてください
- 角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから」
- バックルプロテクターは、後で装着できません
- バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
