ブラックタイプ スナップフック(ツイストフック)形
形状

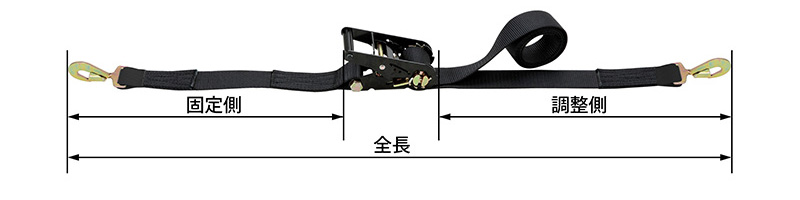

ラチエットバックル RK B SHT (スナップフック ツイスト形)
| 形式 | 長さ（固定側〇m+調節側〇m) | ベルト幅mm×厚mm | 最大使用力 kN (kg) | 破断荷重 kN (1kN≒0.1tf) |
|---|---|---|---|---|
| RK-35B(RB201B) SHT200 | 1+4 | 35×2 | 5（509） | 20 |
| RK-50LB(RB301B) SHT500 | 1+5 | 50×2.5 | 7.5（764） | 30 |
| RK-50MB(RB501B) SHT500 | 1+5 | 50×3.3 | 10（1010） | 40 |
端末金具仕様
 |
|||||||||
| 形式 | 最大使用力 kN (kg) | 破断荷重 kN (1kN≒0.1tf) |
寸法 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| SHT200 | 5 (509) | 20 | 5 | 111 | 19 | 20 | 52 | 55 | 39 |
| SHT500 | 10 (1010) | 40 | 6 | 130 | 25 | 28 | 75 | 71 | 51 |
操作方法
しめかた：
①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた：
④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。
バックル仕様
RK-35B(RB201B)
RK-50LB(RB301B)
RK-50MB(RB501B)
発注例
REE- 50LB
1
1m
2
+
5m
3
NH500
4
- 1種類
- 2固定側長さ（m）（ご希望の長さにできます）
- 3調節側長さ（m）（ご希望の長さにできます）
- 4端末金具の種類（両端アイ形の場合は不要）
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
シグナルライン
ベルトの「シグナルライン」（黄色線）がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
玉掛け厳禁
玉掛けには「シライスリング®」をご使用ください。
角張ったモノには必ず当てものをしてください
角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから」
バックルプロテクターは、後で装着できません
バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
