エコマーク認定商品
23105004
標準タイプ エンドレス形
形状

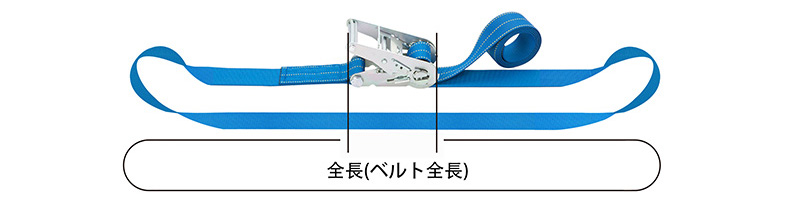

ラチエットバックル RN (エンドレス形)
| 形式 | 長さ（固定側〇m+調節側〇m) | ベルト幅mm×厚mm | 最大使用力 kN (kg) | 破断荷重 kN (1kN≒0.1tf) |
|---|---|---|---|---|
| RN-25M(RB102) | 4.5 | 25×1.7 | 5.0（509） | 20 |
| RN-35(RB202) | 5 | 35×2 | 10（1010） | 40 |
| RN-50L(RB302) | 6 | 50×2.5 | 15（1520） | 60 |
| RN-50M(RB502) | 6 | 50×3.3 | 20（2030） | 80 |
| RN-75H(RB1002) | 8 | 75×3.5 | 50（5090） | 200 |
操作方法
しめかた：
①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた：
④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。
バックル仕様

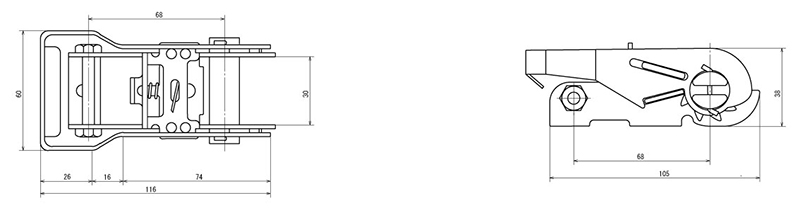

RE-25M(RB101)

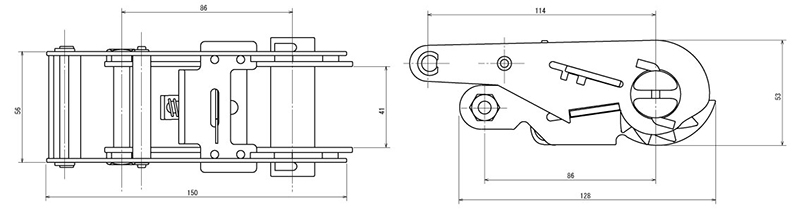

RE-35(RB201)

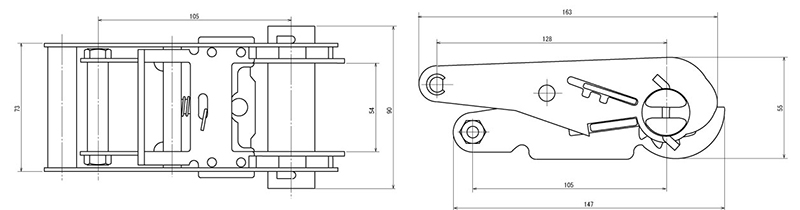

RE-50L(RB301)

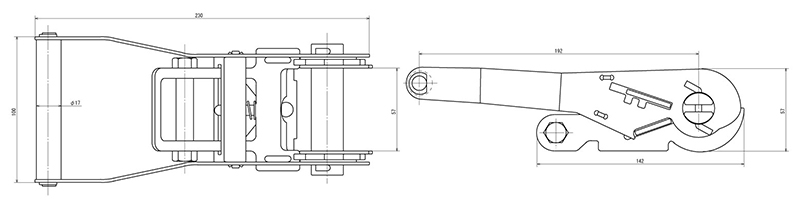

RE-50M(RB501)

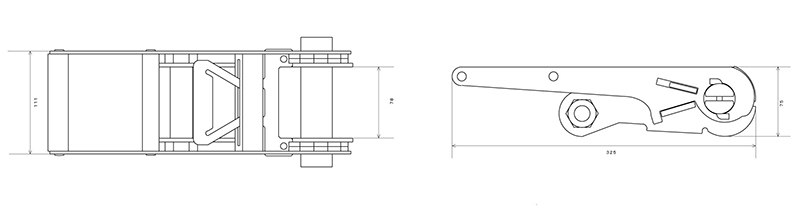

RE-75H(RB1001)
発注例
REE- 50L
1
1m
2
+
5m
3
NH500
4
- 1種類
- 2固定側長さ（m）（ご希望の長さにできます）
- 3調節側長さ（m）（ご希望の長さにできます）
- 4端末金具の種類（両端アイ形の場合は不要）
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
シグナルライン
ベルトの「シグナルライン」（黄色線）がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
玉掛け厳禁
玉掛けには「シライスリング®」をご使用ください。
角張ったモノには必ず当てものをしてください
角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから」
バックルプロテクターは、後で装着できません
バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
