エコマーク認定商品
23105004
標準タイプ ナローフック形
形状

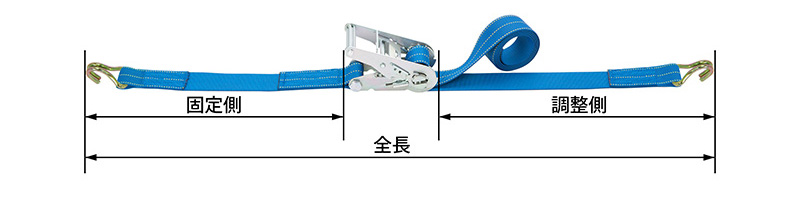

ラチエットバックル RK NH (ナローフック形)
| 形式 | 長さ（固定側〇m+調節側〇m) | ベルト幅mm×厚mm | 最大使用力 kN (kg) | 破断荷重 kN (1kN≒0.1tf) |
|---|---|---|---|---|
| RK-25M(RB101) NH100 | 0.5+4 | 25×1.7 | 2.5（254） | 10 |
| RK-35(RB201) NH200 | 1+4 | 35×2 | 5（509） | 20 |
| RK-50L(RB301) NH300 | 1+5 | 50×2.5 | 7.5（764） | 30 |
| RK-50M(RB501) NH500 | 1+5 | 50×3.3 | 10（1010） | 40 |
| RK-75H(RB1001) NH1000 | 1+7 | 75×3.5 | 25（2540） | 10 |

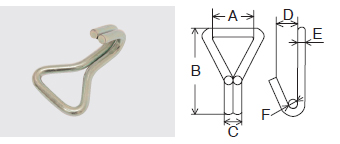

端末金具仕様
 |
||||||||
| 形式 | 最大使用力 kN ( kg ) | 破断荷重 kN (1kN≒0.1tf) |
寸法 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| NH100 | 2.5 (254) | 10 | 25 | 65 | 15 | 20 | 7 | 16 |
| NH200 | 5 (509) | 20 | 38.5 | 86 | 21 | 31 | 10 | 23 |
| NH300 | 7.5 (764) | 30 | 52 | 104 | 21 | 33 | 9.5 | 23 |
| NH500 | 10 (1010) | 40 | 52 | 106 | 26 | 35 | 12 | 20 |
| NH1000 | 25 (2540) | 100 | 75 | 121 | 32 | 35 | 16 | 20 |
操作方法
しめかた：
①②③ベルトの先端をリールの溝に通し、ある程度締まるまで引っ張ってから、反復操作して、締めつけてください。
ゆるめかた：
④⑤ハンドル中央の解除レバーを引いてハンドルを引き起こせば、リールが空転してスムーズにゆるみます。
バックル仕様
RE-25M(RB101)
RE-35(RB201)
RE-50L(RB301)
RE-50M(RB501)
RE-75H(RB1001)
発注例
REE- 50L
1
1m
2
+
5m
3
NH500
4
- 1種類
- 2固定側長さ（m）（ご希望の長さにできます）
- 3調節側長さ（m）（ご希望の長さにできます）
- 4端末金具の種類（両端アイ形の場合は不要）
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
シグナルライン
ベルトの「シグナルライン」（黄色線）がすり切れる又は目立った切り傷、すり傷、引っ掛け傷等が認められたら、新しいものと取り替えてください。
玉掛け厳禁
玉掛けには「シライスリング®」をご使用ください。
角張ったモノには必ず当てものをしてください
角張ったものや出っ張りのある吊荷には、必ず必ず当てものをしてください。「保護具はこちらから」
バックルプロテクターは、後で装着できません
バックルが直接荷に接触する場合は、バックルプロテクター付きをご使用ください。
