ケミカルスリング® アイ形
形状

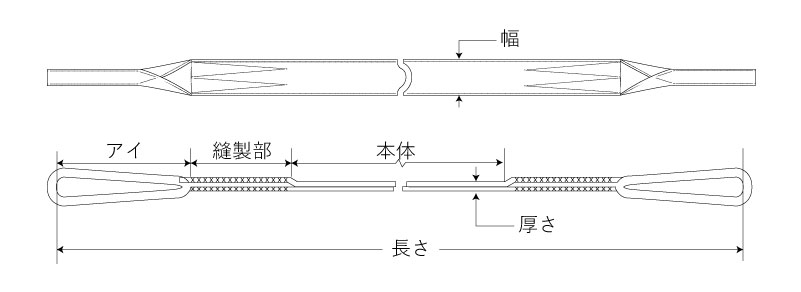

CⅠE形(両端アイ形)
| 種類 （等級・形式） |
品番 | 幅 （mm） |
アイ部（mm） | 主縫製部 | 副縫製部 | 本体の厚さ | 重量 （kg/m） |
||
|---|---|---|---|---|---|---|---|---|---|
| 長さ | 幅 | 厚さ | |||||||
| ⅠE-25 | CⅠE25 | 25 | 200 | 25 | 3.3 | 200 | 200 | 8 | 0.18 |
| ⅠE-50 | CⅠE 50 | 50 | 200 | 26 | 10 | 200 | 200 | 8 | 0.37 |
| ⅠE-75 | CⅠE 75 | 75 | 300 | 39 | 10 | 300 | 300 | 8 | 0.55 |
| ⅠE-100 | CⅠE 100 | 100 | 400 | 42 | 14 | 300 | 300 | 8 | 0.74 |
※寸法は参考値です。
※繊維製品ですので、多少の寸法誤差が生じます。
※アイの長さは変更できますが、JIS認証外になります。
使用耐荷重
ⅠE形(両端アイ形)
| 種類 (等級・形式） |
ベルト幅 | ストレート吊り | チョーク吊り | バスケット吊り | 破断荷重 (1kN≒0.1tf) |
|
|---|---|---|---|---|---|---|
| 2点吊り | 4点吊り | |||||
 |
 |
 |
 |
|||
| （mm） | 使用荷重(t以下) | （kN以上） | ||||
| ⅠE-25 | 25 | 0.5 | 0.40 | 1.0 | 2.0 | 40 |
| ⅠE-50 | 50 | 1.0 | 0.80 | 2.0 | 4.0 | 80 |
| ⅠE-75 | 75 | 1.6 | 1.28 | 3.2 | 6.4 | 120 |
| ⅠE-100 | 100 | 2.0 | 1.6 | 4.0 | 8.0 | 160 |
※破断荷重はストレート吊り時の数値です。
発注例
C
1
Ⅰ
2
E
3
50
4
x
3m
5
（C1E 50×3m も可）
- 1ケミカルスリング®の略記号
- 2JISの等級（3でも可）
- 3タイプ E=両端アイ形/N＝エンドレス形
- 4ベルト幅 mm
- 5長さ m
耐薬品性(これらのデータは一例です)
| 薬品名 | 濃度％ | 浸漬温度℃ | 浸漬時間hr | 強力保持率％ |
|---|---|---|---|---|
| 硫酸 | 50 | 70 | 150 | 94 |
| 苛性ソーダ | 20 | 70 | 150 | 97 |
| 塩酸 | 20 | 70 | 150 | 100 |
| 硝酸 | 20 | 70 | 150 | 95 |
※当データは原糸による試験データです。
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
高温には使用できません。
必ず100℃以下の条件でお使いください。また、60℃を超える場合は、使用荷重を50％程度に下げてください。
使用薬品による耐久性を確認してください。
各種の化学薬品に耐性を持っていますが、ご使用前に処理液に浸漬し、使用条件による耐久性を確認してください。（侵漬テスト品及び残存強力の確認テストについては、メーカーにご照会ください）
角張ったものの吊り上げには十分ご注意ください。
横すべりに対して非常に弱いので、角張った鋼材などの吊り上げには、必ず「当てもの」をしてお使いください。
使用後は水洗してください。
使用後は薬品が残らないように洗浄・陰干し乾燥・保管し、屋外の野ざらしは避けてください。
