"金具付き"シグナルスリング® ダブル形 上部リング･下部フック

形状

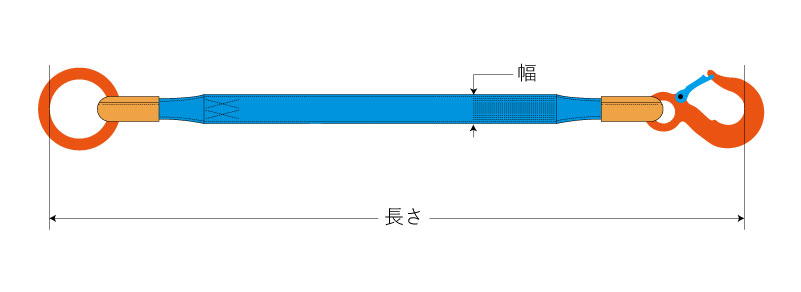

KDRF形(ダブル形 上部リング 下部フック)

※基本形のほか、吊り方に応じさまざまな形状で製作できます。

スクロールできます

吊り荷と荷重　吊り角度がつくと使用荷重が減少します。
吊り角度α	0°	15°	30°	45°	60°	75°	90°	105°	120°
最大使用荷重	100%	99%	96%	92%	86%	79%	70%	60%	50%

（例）KQRF2トン吊り用を吊り角度80°で使用した場合。2トン×76％＝1.52トンが使用荷重

使用耐荷重

金具は、強力・還付フック（バネ付）を使用します。また、金具と接するベルト部は補強しています。

スクロールできます

リング仕様
使用荷重（t）	規格サイズコード	呼び（径：d）	D 内径（mm）	重量（kg）
1	T16	16	70	0.5
2	T19	19	85	0.7
2.5	T22	22	100	1.24
3	T25	25	115	1.75
5	T32	32	130	3.08
8	T38	38	150	5.7
14	T50	50	200	13

1kN≒0.1tf

スクロールできます

フック仕様
呼び（t）	規格サイズコード	寸法								重量（kg）
		A	A'	B	C	D	E	G	H
0.32	TLSS3	9.5	6	19	14	33	80	26.5	13.5	0.2
0.63	TLSS6	10.5	8	26	17.5	41	101	32	18.5	0.3
1.25	TLS01	18	11	31	20	47	114	34	24	0.7
2.0	TLS02	18.5	13.5	37	20	52	134.5	42	28	1.0
3.2	TLS03	26	16	44	31.5	62	161	49	33.5	1.9
5.0	TLS05	32	20	52	40	78	197	61	41.5	3.4

1kN≒0.1tf

発注例

使用上の注意

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。

リング・フックの大きさにご注意ください。
上部リングがクレーンのフックに入らない。下部フックがアイボルトに入らない。等の問題が起こります。リング・フックの各寸法をご確認の上ご発注ください。

白芯が見えたら使用ストップ。​
青い表面が擦過や引っ掛けなどによって損傷し、内部の白芯が見えてきたら使用を中止して下さい。
高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用スリングをお使い下さい。

酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
