ナイロンスリング アイ形
形状

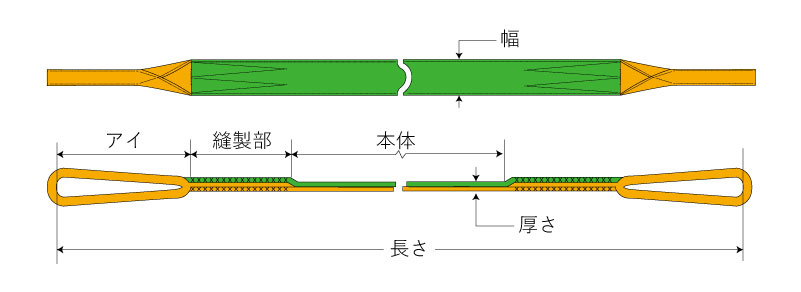

NⅢE形(両端アイ形)
| 種類 （等級・形式） |
品番 | 幅 （mm） |
アイ部（mm） | 主縫製部 | 副縫製部 | 本体の厚さ | 重量 （kg/m） |
||
|---|---|---|---|---|---|---|---|---|---|
| 長さ | 幅 | 厚さ | |||||||
| ⅢE-25 | NⅢE25 | 25 | 250 | 25 | 5.3 | 200 | 200 | 8 | 0.20 |
| ⅢE-50 | NⅢE 50 | 50 | 300 | 26 | 12 | 200 | 200 | 8 | 0.38 |
| ⅢE-75 | NⅢE 75 | 75 | 400 | 39 | 12 | 300 | 300 | 8 | 0.58 |
| ⅢE-100 | NⅢE 100 | 100 | 400 | 42 | 16 | 300 | 300 | 8 | 0.76 |
※寸法は参考値です。
※繊維製品ですので、多少の寸法誤差が生じます。
※アイの長さは変更できますが、JIS認証外になります。
使用耐荷重
ⅢE形(両端アイ形)
| 種類 (等級・形式） |
ベルト幅 | ストレート吊り | チョーク吊り | バスケット吊り | 破断荷重 (1kN≒0.1tf) |
|
|---|---|---|---|---|---|---|
| 2点吊り | 4点吊り | |||||
 |
 |
 |
 |
|||
| （mm） | 使用荷重(t以下) | （kN以上） | ||||
| ⅢE-25 | 25 | 0.8 | 0.64 | 1.6 | 3.2 | 50 |
| ⅢE-50 | 50 | 1.6 | 1.28 | 3.2 | 6.4 | 100 |
| ⅢE-75 | 75 | 2.5 | 2.0 | 5.0 | 10.0 | 150 |
| ⅢE-100 | 100 | 3.2 | 2.56 | 6.4 | 12.8 | 190 |
※破断荷重はストレート吊り時の数値です。
発注例
N
1
Ⅲ
2
E
3
50
4
x
3m
5
（N3E 50×3m も可）
- 1ナイロンスリングの略記号
- 2JISの等級（3でも可）
- 3タイプ E=両端アイ形/N＝エンドレス形
- 4ベルト幅 mm
- 5長さ m
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
角張った吊荷は「補強筒」なしでは吊れません。
横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。
熱いものには使えません。
高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用スリングをお使い下さい。
酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
