シライマルチスリング®　アイ形

シライマルチスリング®　アイ形

柔軟で作業しやすいラウンドスリングの標準品

JIS B 8811

最大使用荷~50t
最長~60m

取扱説明書

お問い合わせ

形状

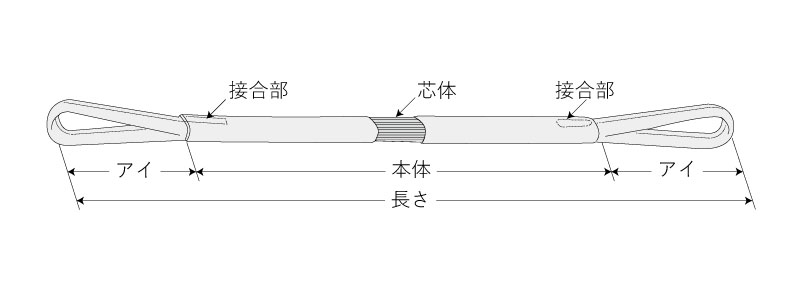

HE形（両端アイ形）

HE形（両端アイ形）
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
スクロールできます
種類 最大
使用荷重（t）		 アイ 本体 接合部 自重 kg/m
長さ 厚さ 幅 厚さ 幅 厚さ 幅
HE W005 0.5 150 8 30 7 37 14 30 0.16
HE W010 1 200 10 32 10 40 16 35 0.26
HE W016 1.6 200 12 40 12 46 18 40 0.36
HE W020 2 300 13 43 15 52 20 45 0.47
HE W032 3.2 300 16 52 19 60 25 50 0.73
HE W050 5 400 22 75 20 100 30 90 1.2
HE W080 8 400 30 90 30 130 30 120 2
HE W100 10 500 35 100 30 145 45 130 3
HE W125 12.5 500 40 105 35 175 45 160 3.4
HE W160 16 600 40 125 45 190 50 170 4
HE W180 18 600 45 140 45 190 55 170 5
HE W200 20 800 50 150 60 240 60 230 6
HE W250 25 1000 55 155 60 240 65 230 7

※標準品の長さは0.5m間隔です。
※商品画像は一例であり、形式により仕様が異なる場合があります。
※各部の寸法は参考値です。
※アイの長さを変更した場合、JIS認証外となります。

使用耐荷重

HE形（両端アイ形）

スクロールできます
種類 色相 ストレート吊り チョーク吊り バスケット吊り 破断荷重
(1kN≒0.1tf)
2点吊り 4点吊り
ストレート吊り チョーク吊り バスケット吊り 2点吊り バスケット吊り 4点吊り
使用荷重(t以下) （kN以上）
HE W005​ 灰 0.5 0.4 1.0 2.0 30
HE W010 紫 1.0 0.8 2.0 4.0 59
HE W016 青 1.6 1.28 3.2 6.4 95
HE W020 緑 2.0 1.6 4.0 8.0 118
HE W032 黄 3.2 2.56 6.4 12.8 189
HE W050 赤 5.0 4.0 10.0 20.0 295
HE W080 紺 8.0 6.4 16.0 32.0 471
HE W100 緑 10.0 8.0 20.0 40.0 589
HE W125 緑 12.5 10.0 25.0 50.0 736
HE W160 緑 16.0 12.8 32.0 64.0 942
HE W180 緑 18.0 14.4 36.0 72.0 1060
HE W200 緑 20.0 16.0 40.0 80.0 1177
HE W250 緑 25.0 20.0 50.0 100.0 1472

発注例

H
1
N
2
W010
3
x
3m​
4
  • 1シライマルチスリング®の略記号　
  • 2タイプ　E=両端アイ形／N＝エンドレス形　
  • 3最大使用荷重（例：W010＝1トン）　
  • 4長さ m

使用上の注意

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。

白芯が見えたら使用ストップ。
表面布が擦過や引っ掛けなどによって破損し、内部の芯体（白）が見えてきたら使用を中止してください。また部分的な硬化や太さの不均一が感じられたら危険な状態です。

角張った吊荷は「補強筒」なしでは吊れません。
横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。

熱いものには使えません。
高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用スリングをお使い下さい。

酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
