"高機能"シライマルチスリング® エンドレス形
特長

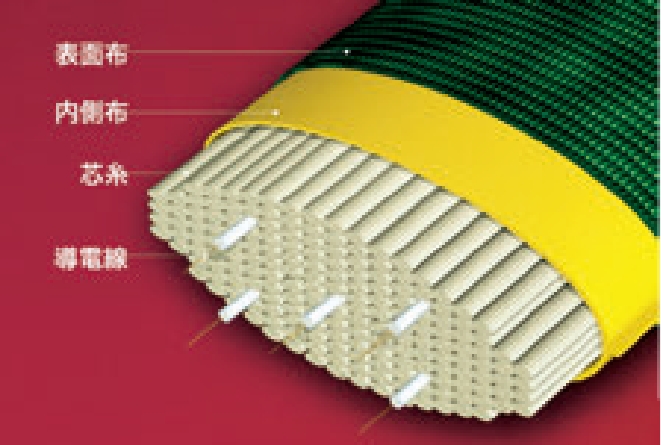

SC補助点検機能について
繰り返し使用による芯体の損傷状態を簡易的に推量できる補助点検機能が付いています。
日常点検および定期点検の補助としてご活用いただき、
より安全な玉掛け作業を行ってください。

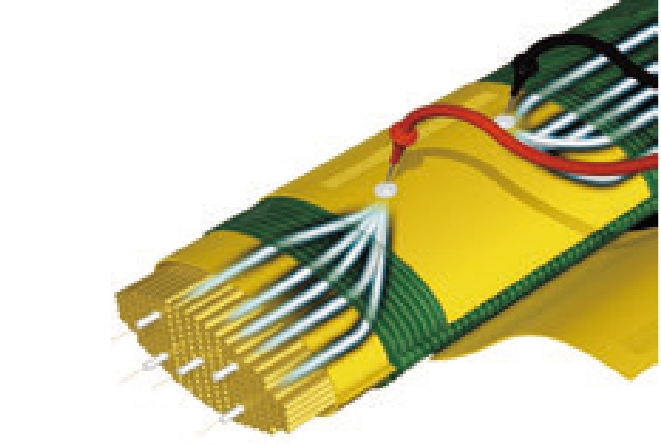

SC補助点検機能

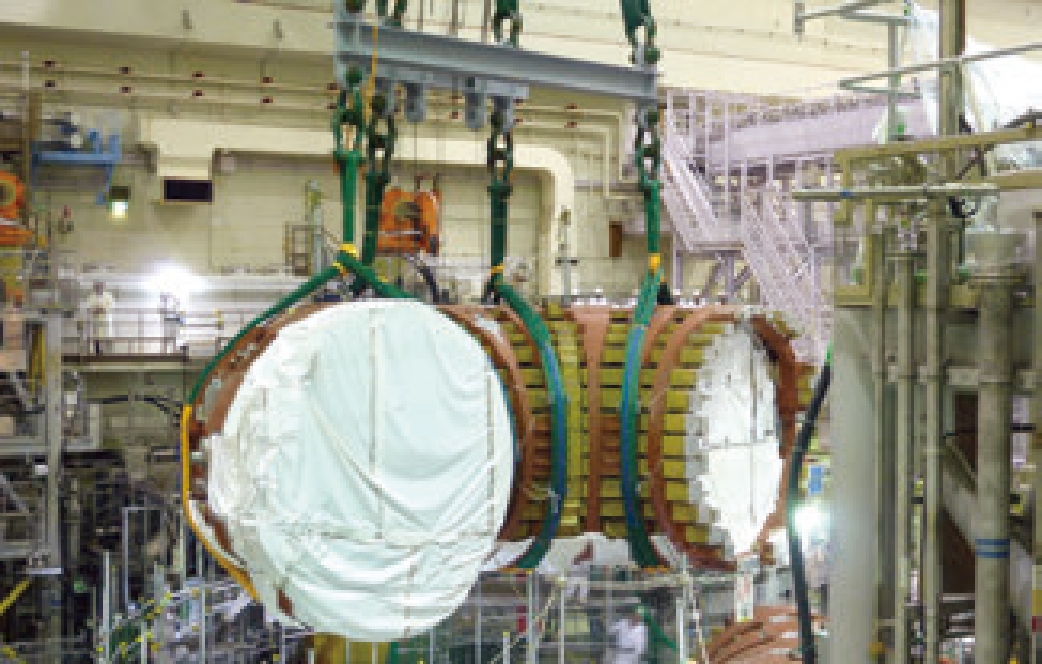

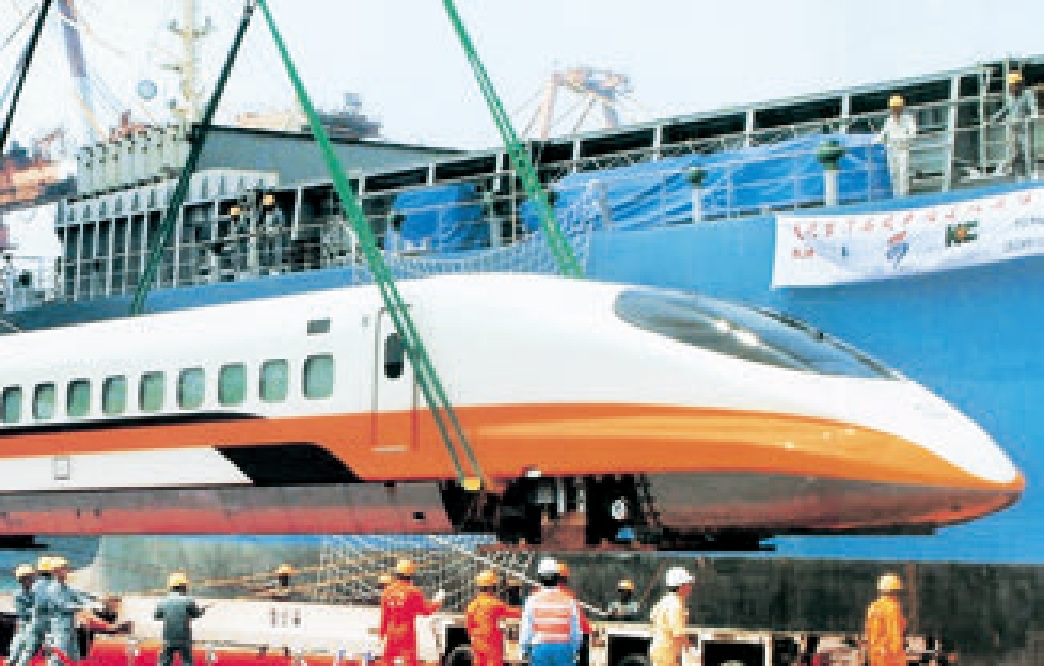

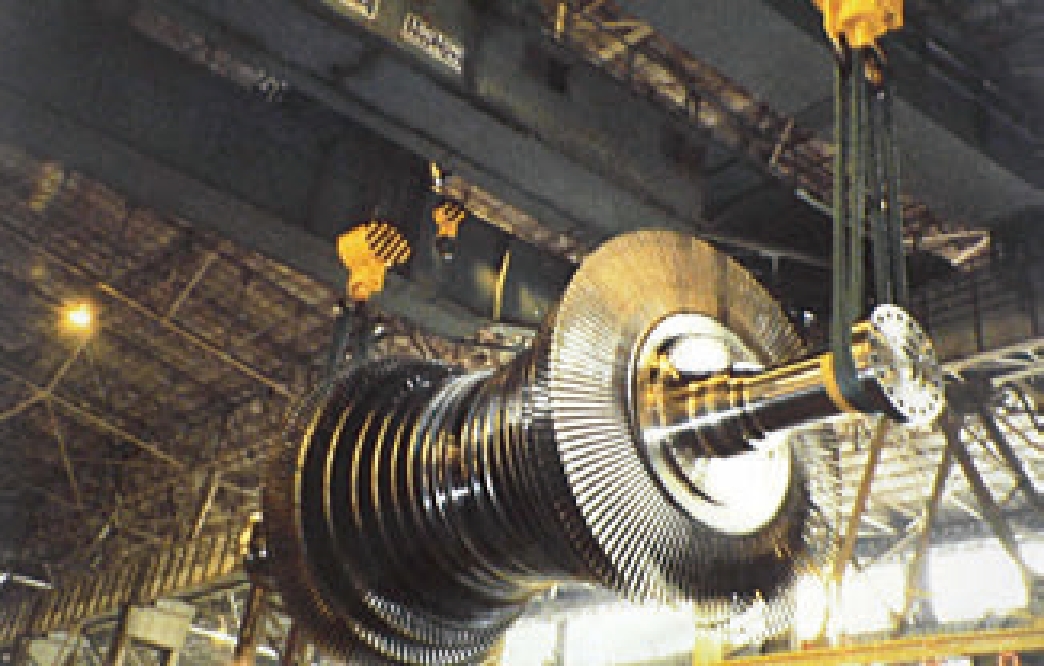

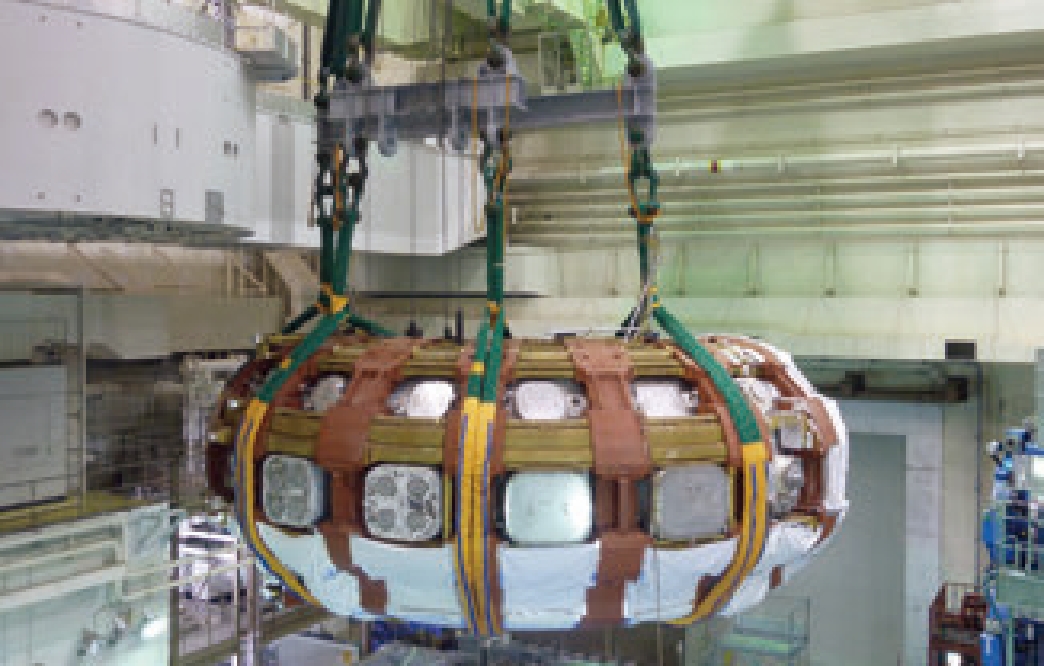

使用事例
形状

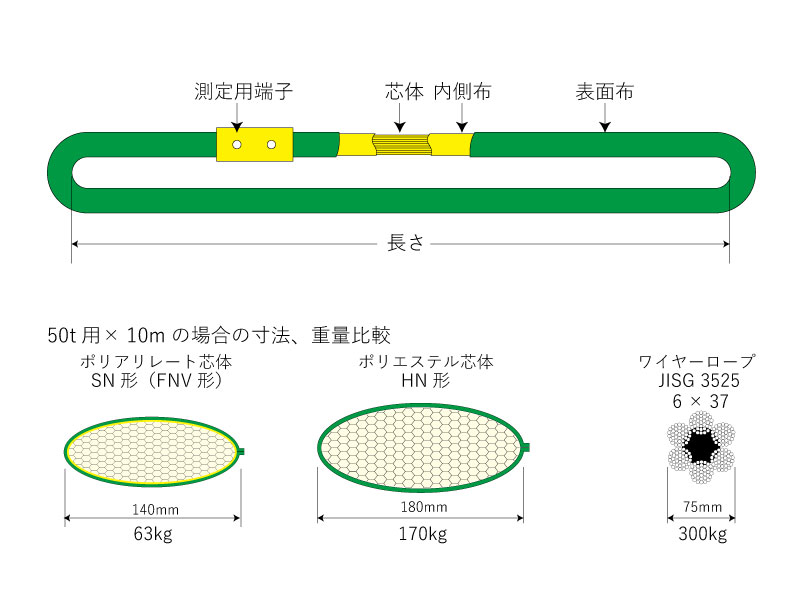

スリングの概略構造 SN形
| 種類 | 最大 使用荷重（t） |
本体 | 自重 kg/m | |
|---|---|---|---|---|
| 厚さ | 幅 | |||
| SN W100 | 10 | 70 | 15 | 1.8 |
| SN W160 | 16 | 75 | 20 | 2.2 |
| SN W200 | 20 | 88 | 23 | 2.7 |
| SN W250 | 25 | 95 | 25 | 3.2 |
| SN W320 | 32 | 110 | 28 | 4.0 |
| SN W400 | 40 | 120 | 30 | 5.2 |
| SN W500 | 50 | 140 | 35 | 6.3 |
| SN W750 | 75 | 180 | 36 | 9.5 |
| SN W1000 | 100 | 220 | 40 | 13.0 |
※商品画像は一例であり、形式により仕様が異なる場合があります。
※各部の寸法は参考値です。
※最大使用荷重100t超をご希望の場合は、シライマルチスリング®LIGHTをご検討ください。
使用耐荷重
SN形
| 種類 | ストレート吊り | チョーク吊り | バスケット吊り | 破断荷重 (1kN≒0.1tf) |
|
|---|---|---|---|---|---|
| 2点吊り | 4点吊り | ||||
 |
 |
 |
 |
||
| 使用荷重(t以下) | （kN以上） | ||||
| SN W100 | 10.0 | 8.0 | 20.0 | 40.0 | 589 |
| SN W160 | 16.0 | 12.8 | 32.0 | 64.0 | 942 |
| SN W200 | 20.0 | 16.0 | 40.0 | 80.0 | 1177 |
| SN W250 | 25.0 | 20.0 | 50.0 | 100.0 | 1472 |
| SN W320 | 32.0 | 25.6 | 64.0 | 128.0 | 1883 |
| SN W400 | 40.0 | 32.0 | 80.0 | 160.0 | 2354 |
| SN W500 | 50.0 | 40.0 | 100.0 | 200.0 | 2943 |
| SN W750 | 75.0 | 60.0 | 150.0 | 300.0 | 4414 |
| SN W1000 | 100.0 | 80.0 | 200.0 | 400.0 | 5885 |
※上記以外のt数をお求めの場合は、弊社に問い合わせください。
発注例
- 1"高機能"シライマルチスリング®の略記号
- 2タイプ N＝エンドレス形
- 3最大使用荷重（例：W500＝50トン、W100＝10トン）
- 4長さ m
※ご注文時には、ユーザー様と使用状況確認書の取り交わしをさせていただいております。
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
芯体が見えたら使用ストップ。
表面布が擦過や引っ掛けなどによって破損し、内部の芯体が見えてきたら使用を中止してください。また部分的な硬化や太さの不均一が感じられたら危険な状態です。
角張った吊荷は「補強筒」なしでは吊れません。
横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。
熱いものには使えません。
高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用スリングをお使い下さい。
酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
