シライマルチスリング®LIGHT　エンドレス形

シライマルチスリング®LIGHT エンドレス形

シライマルチスリング®の約55%の軽さ。最大使用荷重730tまで対応可能

JIS B 8811

最長~60m
最大使用荷重~730t

取扱説明書

お問い合わせ

特長

現場作業の負担を軽減させる強度×軽さ

芯体に超高分子量ポリエチレン（HMPE）を使用し、同耐荷重のシライマルチスリング®の約55%の軽さと強度を両立。

最大使用荷重〜730t（ SF=6）スリング長〜60m

最大使用荷重730t（SF=6）まで対応可能。スリング長は60mまで制作可能。

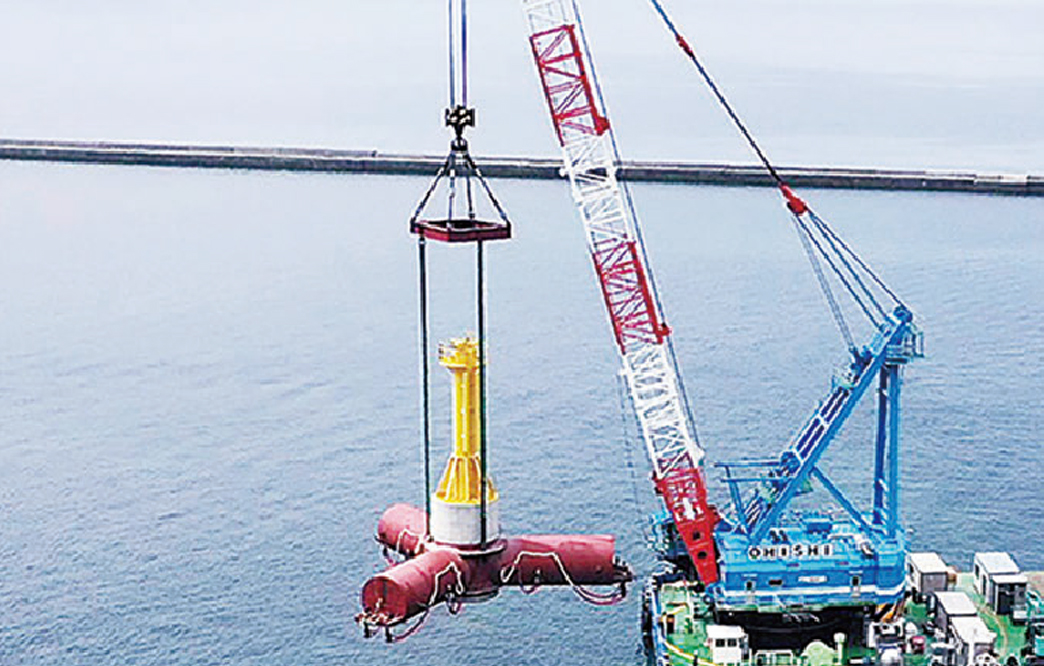

充実のサポート

設計・製造・アフターサービスまで国内で行い、超大物・超重量物の製造・運搬・据付作業に!

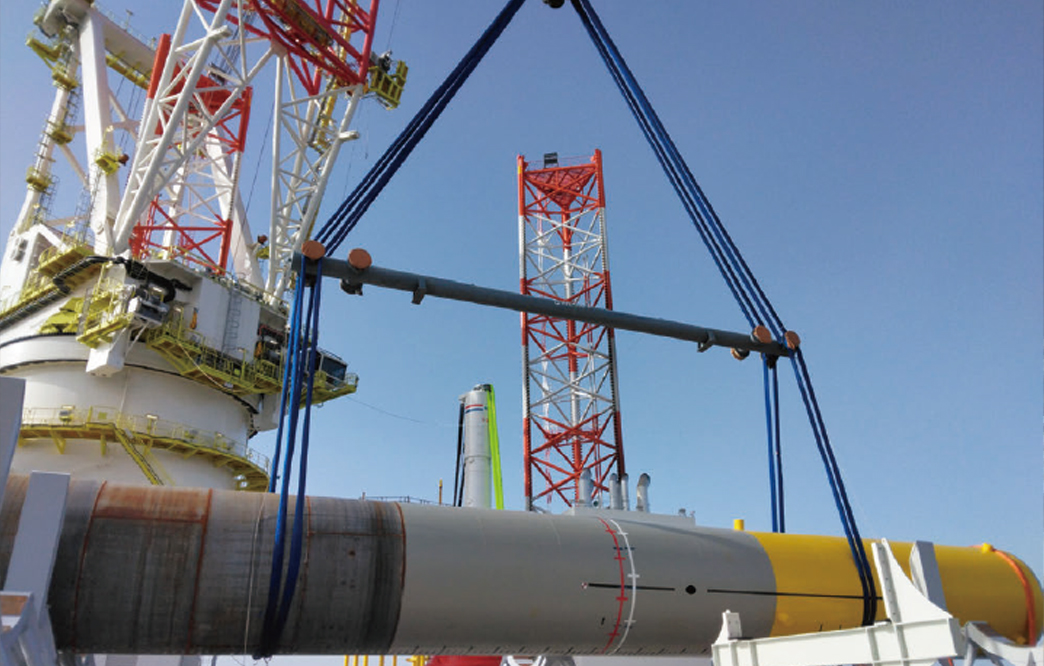

充実のサポート
充実のサポート

形状

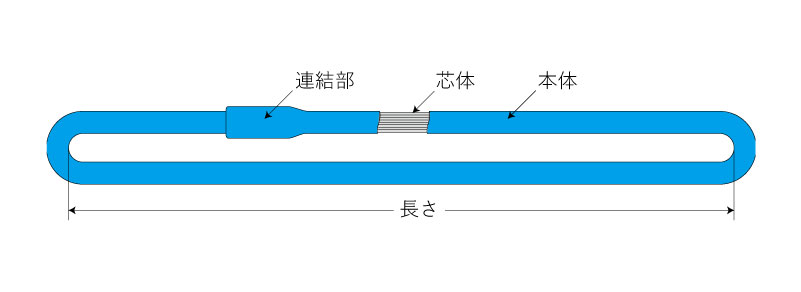

FND形（エンドレス形）

FND形（エンドレス形）
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
スクロールできます
種類 最大
使用荷重（t）		 本体 自重 kg/m
厚さ 幅
FND 5t 5 17 50 0.7
FND 8t 8 17 60 0.9
FND 10t 10 17 65 1.2
FND 16t 16 20 78 1.7
FND 20t 20 23 89 2
FND 25t 25 35 95 2.4
FND 32t 32 40 112 3
FND 40t 40 45 126 3.4
FND 45t 45 50 132 3.7
FND 50t 50 40 138 4.6
FND 60t 60 48 150 5.3
FND 70t 70 53 160 6
FND 80t 80 60 170 6.7
FND 90t 90 60 180 7.8

※標準品の長さは0.5m間隔です。
※商品画像は一例であり、形式により仕様が異なる場合があります。
※各部の寸法は参考値です。
※色は紺色になります。
※FND形で最大使用荷重90t超をご希望の場合は、弊社に問い合わせください。

使用耐荷重

FND形（エンドレス形）

スクロールできます
種類 ストレート吊り チョーク吊り バスケット吊り 破断荷重
(1kN≒0.1tf)
2点吊り 4点吊り
ストレート吊り チョーク吊り バスケット吊り 2点吊り バスケット吊り 4点吊り
使用荷重(t以下) （kN以上）
FND 5t 5.0 4.0 10.0 20.0 295
FND 8t 8.0 6.4 16.0 32.0 471
FND 10t 10.0 8.0 20.0 40.0 589
FND 16t 16.0 12.8 32.0 64.0 942
FND 20t 20.0 16.0 40.0 80.0 1177
FND 25t 25.0 20.0 50.0 100.0 1472
FND 32t 32.0 25.6 64.0 128.0 1883
FND 40t 40.0 32.0 80.0 160.0 2354
FND 45t 45.0 36.0 90.0 180.0 2648
FND 50t 50.0 40.0 100.0 200.0 2943
FND 60t 60.0 48.0 120.0 240.0 3531
FND 70t 70.0 56.0 140.0 280.0 4119
FND 80t 80.0 64.0 160.0 320.0 4701
FND 90t 90.0 72.0 180.0 360.0 5296

発注例

F
1
N
2
D
3
10t
4
x
3m​
5
  • 1シライマルチスリング®LIGHTの略記号　
  • 2タイプ　E=両端アイ形　N＝エンドレス形　
  • 3LIGHTの略記号　
  • 4最大使用荷重（t）　
  • 5長さ m

使用上の注意

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。

白芯が見えたら使用ストップ。
表面布が擦過や引っ掛けなどによって破損し、内部の芯体（白）が見えてきたら使用を中止してください。また部分的な硬化や太さの不均一が感じられたら危険な状態です。

角張った吊荷は「補強筒」なしでは吊れません。
横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。

熱いものには使えません。
使用温度は60℃以下とし、45℃～60℃で使用の場合は、使用荷重を80％としてご使用ください。

酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
