シライマルチスリング®LIGHT アイ形
特長
現場作業の負担を軽減させる強度×軽さ
芯体に超高分子量ポリエチレン（HMPE）を使用し、同耐荷重のシライマルチスリング®の約55%の軽さと強度を両立。
最大使用荷重〜730t（ SF=6）スリング長〜60m
最大使用荷重730t（SF=6）まで対応可能。スリング長は60mまで制作可能。
充実のサポート
設計・製造・アフターサービスまで国内で行い、超大物・超重量物の製造・運搬・据付作業に!
形状

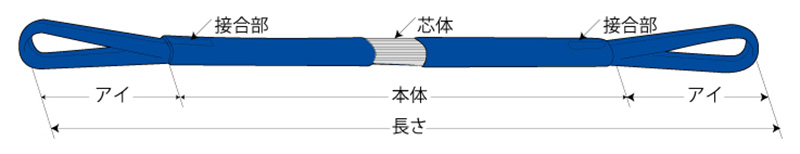

FED形（両端アイ形）
| 種類 | 最大 使用荷重（t） |
アイ | 本体 | 接合部 | 自重 kg/m | ||||
|---|---|---|---|---|---|---|---|---|---|
| 長さ | 厚さ | 幅 | 厚さ | 幅 | 厚さ | 幅 | |||
| FED 5t | 5 | 400 | 17 | 50 | 20 | 100 | 30 | 100 | 0.6 |
| FED 8t | 8 | 400 | 17 | 60 | 20 | 100 | 30 | 100 | 0.7 |
| FED 10t | 10 | 500 | 17 | 65 | 20 | 100 | 30 | 100 | 0.8 |
| FED 16t | 16 | 600 | 20 | 78 | 25 | 140 | 35 | 130 | 1.4 |
| FED 20t | 20 | 800 | 23 | 89 | 25 | 175 | 40 | 150 | 1.6 |
| FED 25t | 25 | 800 | 35 | 95 | 35 | 190 | 40 | 190 | 2.2 |
※標準品の長さは0.5m間隔です。
※商品画像は一例であり、形式により仕様が異なる場合があります。
※各部の寸法は参考値です。
※色は紺色になります。
※FND形で最大使用荷重90t超をご希望の場合は、弊社に問い合わせください。
使用耐荷重
FED形（両端アイ形）
| 種類 | ストレート吊り | チョーク吊り | バスケット吊り | 破断荷重 (1kN≒0.1tf) |
|
|---|---|---|---|---|---|
| 2点吊り | 4点吊り | ||||
 |
 |
 |
 |
||
| 使用荷重(t以下) | （kN以上） | ||||
| FED 5t | 5.0 | 4.0 | 10.0 | 20.0 | 295 |
| FED 8t | 8.0 | 6.4 | 16.0 | 32.0 | 471 |
| FED 10t | 10.0 | 8.0 | 20.0 | 40.0 | 589 |
| FED 16t | 16.0 | 12.8 | 32.0 | 64.0 | 942 |
| FED 20t | 20.0 | 16.0 | 40.0 | 80.0 | 1177 |
| FED 25t | 25.0 | 20.0 | 50.0 | 100.0 | 1472 |
発注例
- 1シライマルチスリング®LIGHTの略記号
- 2タイプ E=両端アイ形 N＝エンドレス形
- 3LIGHTの略記号
- 4最大使用荷重（t）
- 5長さ m
使用上の注意
ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
白芯が見えたら使用ストップ。
表面布が擦過や引っ掛けなどによって破損し、内部の芯体（白）が見えてきたら使用を中止してください。また部分的な硬化や太さの不均一が感じられたら危険な状態です。
角張った吊荷は「補強筒」なしでは吊れません。
横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。
熱いものには使えません。
使用温度は60℃以下とし、45℃～60℃で使用の場合は、使用荷重を80％としてご使用ください。
酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
