繊維スリング用シャックル

ベルトを縫製加工した一般的な繊維スリングです。

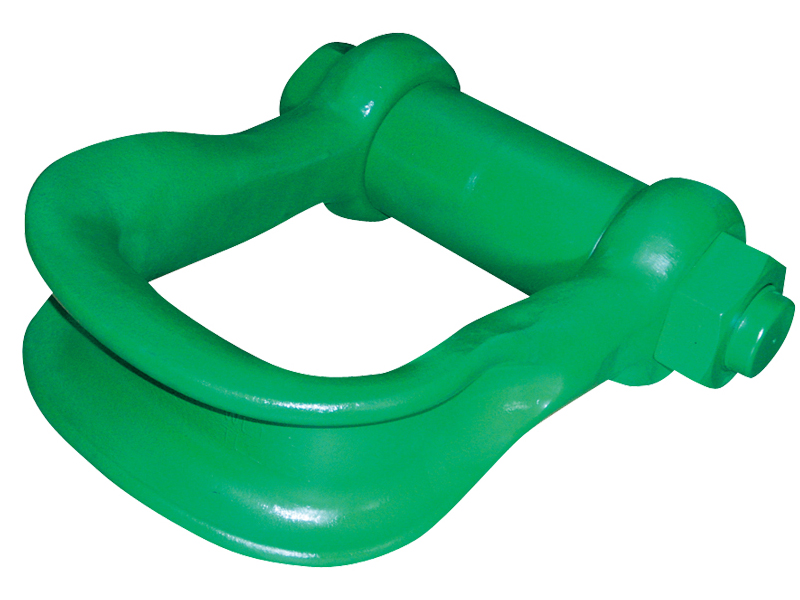

超軽量型繊維スリング用ジョイントシャックル

超軽量型繊維スリング用ジョイントシャックル

繊維スリングと繊維スリングの連結

※ 繊維スリングと繊維スリングでの連結のみにご使用ください。ワイヤとの連結は破損の原因となるため、使用しないでください。
※ この商品は必ずローラーをつけて使用してください。
※ 磁粉傷探検査付
※ KANSAIオリジaナル

繊維スリング用シャックル寸法表

スクロールできます

形式	呼び（使用荷重tf）	t 厚さ	a 本体径	B 口巾	B1 ベルト巾	L 長さ	W 天巾	D 頭径	穴径	d3 ボルト径	C ローラー外径	捻サイズ	参考重量（kg）
JSW	10t	26	30	80	80	155	50	66	31	30	48.6	M30	4.7
	16t	30	36	100	100	180	62	80	37	36	63.5	M36	8.6
	25t	38	46	130	130	210	75	100	47	46	76.3	M45	16.5
	35t	48	55	150	150	260	94	120	60	58	95	M56	29.9
	50t	55	65	170	170	290	110	138	67	65	110	M64	46.1
	65t	65	75	200	200	310	120	164	79	77	120	M72	67.3
	80t	72	85	230	230	365	135	178	85	83	139.8	M80	96.4
	100t	80	95	240	240	405	155	206	98	96	159	M90	130.6
	125t	90	105	270	270	465	170	232	110	108	168.3	M100	181.9
	150t	118	120	300	300	485	200	260	122	120	190	M110	255.0

※鍛造成形につき、天巾は多少寸法の誤差が生ずる事があります。
※プルーフテストは使用荷重の2倍。安全率は5倍以上。

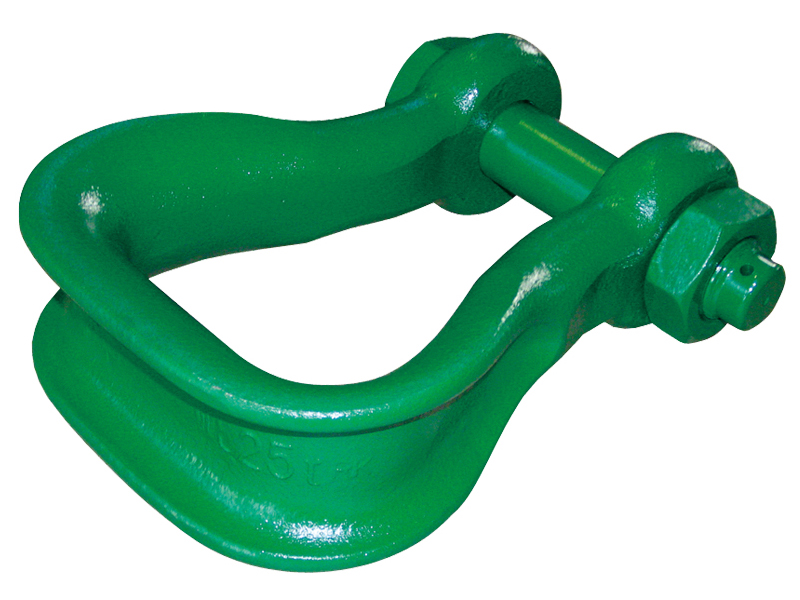

超軽量型繊維スリング用シャックル

超軽量型繊維スリング用シャックル

繊維スリングとワイヤもしくはプレートとの連結

※ 本体連結部（B1）には、繊維スリングを使用してください。ピン連結部には、ワイヤもしくは、プレートの連結が可能です。
※ 磁粉傷探検査付
※ KANSAIオリジaナル

繊維スリング用シャックル寸法表

スクロールできます

形式	呼び（使用荷重tf）	t 厚さ	a 本体径	B 口巾	B1 ベルト巾	L 長さ	W 天巾	D 頭径	穴径	d3 ボルト径	捻サイズ	参考重量（kg）
BSW	10t	26	30	50	80	155	50	66	31	30	M30	03.9
	16t	30	36	65	100	180	62	80	37	36	M36	06.8
	25t	38	46	80	130	210	75	100	47	46	M45	12.7
	35t	48	55	90	150	260	94	120	60	58	M56	23.0
	50t	55	65	100	170	290	110	138	67	65	M64	35.9
	65t	65	75	115	200	310	120	164	79	77	M72	54.2
	80t	72	85	125	230	365	135	178	85	83	M80	74.6
	100t	80	95	135	240	400	155	206	98	96	M90	101.6
	125t	90	105	150	270	460	170	232	110	108	M100	146.5
	150t	110	120	165	300	480	200	260	122	120	M110	210.0

ローラー寸法表

スクロールできます

呼び（使用荷重tf）	A 口巾	B 外径	C 溝径	参考重量（kg）
10t	48	63	50	0.6
16t	63	75	63	1.2
25t	78	85	75	1.9
35t	88	110	94	3.4
50t	98	127	110	5.4
65t	113	139	120	6.8
80t	123	152	135	9.6
100t	133	178	155	13.9
125t	148	190	170	17.6
150t	160	250	200	35.0

※鍛造成形につき、天巾は多少寸法の誤差が生ずる事があります。
※プルーフテストは使用荷重の2倍。安全率は5倍以上。
※ローラー150t用は、受注生産となります。
