"金具付き"シグナルスリング®
ダブル形 上部リング・下部リング

リング・フックを付けて用途拡大

商品管理番号 : kdrr

形状

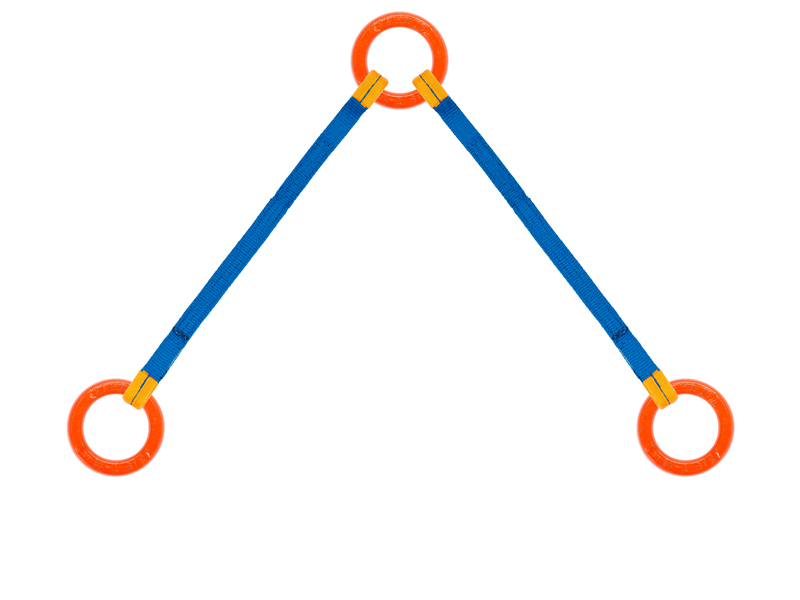

KDRR形(ダブル形 上部リング 下部リング)

※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。

ベルト幅 25 35 50
最大使用荷重 t 以下 1 2 3
上部リング t 用 1 2 3
下部フック t 用 1 1 2

基本形のほか、吊り方に応じさまざまな形状で制作できます。楕円形のメインリングもあります。
また、支給を受けた特殊金具へのベルトの取り付け可能です。

吊り荷と荷重 吊り角度がつくと使用荷重が減少します。
吊り角度α 20° 40° 60° 80° 100° 110° 120° 130° 140° 150°
最大使用荷重 100% 98% 93% 86% 76% 64% 57% 50% 42% 34% 25%

(例)KQRF2トン吊用を吊り角度80°で使用した場合。2トン X 76% = 1.52トンが使用荷重

リング・Vフック各部の寸法

金具は、強力・還付フック(バネ付)を使用します。また、金具と接するベルト部は補強しています。

リング仕様
使用荷重 t 寸法 重量 kg
A B
1 97 65 16 0.5
2 113 75 19 0.8
2.5 144 100 22 1.2
3 160 110 25 1.72
5 189 125 32 3.8
8 226 150 38 5.2
14 300 200 50 12.7

1kN≒0.1tf

フック仕様
使用荷重 t 寸法 重量 kg
A B C D D' E F G H I
V-0.63 108 105 25 8 8 30 40 45 15 19 0.32
V-1.25 113 75 19 11 11 33 45 48 20 25 0.70
V-2 144 100 22 13 13 37 50 57 24 30 1.1
V-3.2 160 110 25 16 16 46 60 68 30 36 2.08
V-5 189 125 32 20 20 60 75 86 36 45.5 3.95

1kN≒0.1tf

発注例

ご使用上の注意

  • ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
  • リング・フックの大きさにご注意ください。
  • 上部リングがクレーンのフックに入らない。下部フックがアイボルトに入らない。等の問題が起こります。リング・フックの各寸法をご確認の上ご発注ください。
  • 白芯が見えたら使用ストップ。
  • 青い表面が擦過や引っ掛けなどによって損傷し、内部の白芯が見えてきたら使用を中止して下さい。
  • 高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用スリングをお使い下さい。
  • 酸洗いなどには使えません。
  • 酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
