シライマルチスリング®LIGHT アイ形
シライマルチスリング®より軽量化を実現!<55% 軽い ※1>
同耐荷重のシライマルチスリング®より55%以下に軽量化
※1 HE-W200(20t)比較

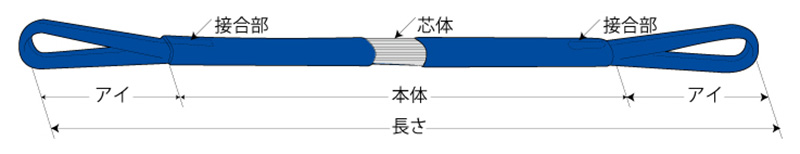

形状
FED形(両端アイ形)
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
(mm)
最大使用荷重 (t) | 10 | 16 | 20 | 25 | |
---|---|---|---|---|---|
アイ | 長さ | 500 | 600 | 800 | 800 |
厚さ | 18 | 21 | 22 | 28 | |
幅 | 66 | 83 | 92 | 109 | |
本体 | 厚さ | 20 | 25 | 25 | 35 |
幅 | 100 | 140 | 175 | 190 | |
接合部 | 厚さ | 30 | 35 | 40 | 40 |
幅 | 100 | 130 | 150 | 190 | |
自重 (kg/m) | 0.9 | 1.5 | 1.8 | 2.6 |
各部の寸法(m/m)については、参考程度に願います。
スリングの長さは、ご希望通りの寸法にできてますが、標準品は、0.5m間隔です
色は紺色になります
使用荷重表
表 示 |
FED形(両端アイ形) | |||
---|---|---|---|---|
ストレート吊り | チョーク吊り | バスケット吊り | ||
2点吊 | 4点吊 | |||
最大使用荷重 (t 以下) | ||||
FED-10 | 10.0 | 8.0 | 20.0 | 40.0 |
FED-16 | 16.0 | 12.8 | 32.0 | 64.0 |
FED-20 | 20.0 | 16.0 | 40.0 | 80.0 |
FED-25 | 25.0 | 20.0 | 50.0 | 100.0 |
1kN≒0.1tf

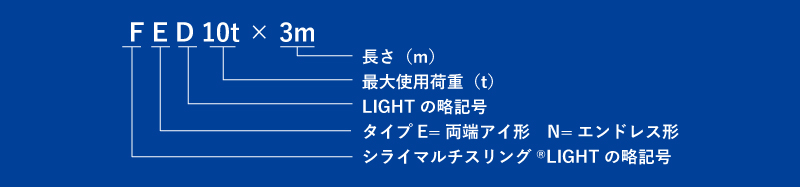

発注例
ご使用上の注意
- ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
- 白芯が見えたら使用ストップ。
- 表面布が擦過や引っ掛けなどによって破損し、内部の芯体(白)が見えてきたら使用を中止してください。また部分的な硬化や太さの不均一が感じられたら危険な状態です。
- 角張った吊荷は「補強筒」なしでは吊れません。
- 横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
- 【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。
- 熱いものには使えません。
- 使用温度は60℃以下とし、45℃~60℃で使用の場合は、使用荷重を80%としてご使用ください。
- 酸洗いなどには使えません。
- 酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
