シグナルスリング® HG(ハイグレード) アイ形

シグナルスリング® HG(ハイグレード) アイ形

シグナルスリング（JIS3等級）の約1.25倍に強度アップ

JIS B 8818 4等級

エコマーク認定商品 22105003
エコマーク認定商品
22105003

取扱説明書

お問い合わせ

形状

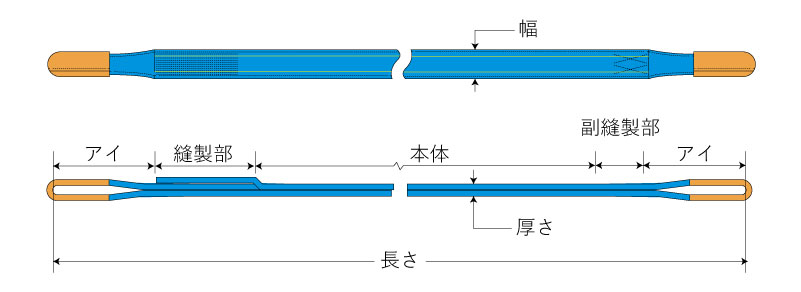

ⅣE形(両端アイ形)

ⅣE形(両端アイ形)
※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。
スクロールできます
種類​
（等級・形式）		 品番 幅
（mm）​		 アイ部（mm）​ 主縫製部​ 副縫製部​ 本体の厚さ​ 重量​
（kg/m）
長さ​ 幅 厚さ​
ⅣE-25​ SGEⅣE25 25 250 27 7 200 100 9 0.23
ⅣE-35 SGEⅣE 35 35 250 37 7 200 100 9 0.33
ⅣE-50 SGEⅣE 50 50 300 28 11 200 100 9 0.45
ⅣE-75 SGEⅣE 75 75 400 40 11 300 150 9 0.66
ⅣE-100 SGEⅣE 100 100 400 52 11 300 300 9 0.87
ⅣE-150 SGEⅣE 150 150 500 58 15 400 400 9 1.52
ⅣE-200 SGEⅣE 200 200 600 77 15 400 400 9 1.92
ⅣE-250 SGEⅣE 250 250 800 92 16 400 400 9 2.37
ⅣE-300 SGEⅣE 300 300 800 107 16 450 450 9 2.78

※寸法は参考値です。
※繊維製品ですので、多少の寸法誤差が生じます。
※アイの長さは変更できますが、JIS認証外になります。

使用耐荷重

ⅣE形(両端アイ形)

スクロールできます
種類
(等級・形式）		 ベルト幅 ストレート吊り チョーク吊り バスケット吊り 破断荷重
(1kN≒0.1tf)
2点吊り 4点吊り
ストレート吊り チョーク吊り バスケット吊り 2点吊り バスケット吊り 4点吊り
（mm） 使用荷重(t以下) （kN以上）
ⅣE-25​ 25 1.0 0.8 2.0 4.0 60
ⅣE-35​ 35 1.6 1.28 3.2 6.4 100
ⅣE-50​ 50 2.0 1.6 4.0 8.0 125
ⅣE-75​ 75 3.2 2.56 6.4 12.8 190
ⅣE-100​ 100 4.0 3.2 8.0 16.0 250
ⅣE-150​ 150 6.3 5.0 12.6 25.2 400
ⅣE-200​ 200 8.0 6.4 16.0 32.0 500
ⅣE-250​ 250 10.0 8.0 20.0 40.0 600
ⅣE-300​ 300 12.5 10.0 25.0 50.0 750

※破断荷重はストレート吊り時の数値です。

発注例

SGE
1
Ⅳ
2
E
3
50
4
x
3m​
5
（SGE4E 50×3m も可）
  • 1シグナルスリング®HG（ハイグレード）の略記号　
  • 2JISの等級（4でも可）　
  • 3タイプ　E=両端アイ形／N＝エンドレス形　
  • 4ベルト幅 mm　​
  • 5長さ m

使用上の注意

ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。

白芯が見えたら使用ストップ。​
青い表面が擦過や引っ掛けなどによって損傷し、内部の白芯が見えてきたら使用を中止して下さい。
白芯が見えたら使用ストップ。

角張った吊荷は「補強筒」なしでは吊れません。
横滑りや突起による引っ掛けには非常に弱いので、角張ったものや出っ張りのある吊荷には、必ず「補強筒」をしてお使い下さい。
【横滑り厳禁】横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。

熱いものには使えません。
高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用スリングをお使い下さい。

酸洗いなどには使えません。
酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。酸洗いには耐薬品用のケミカルスリング®をお使い下さい。
