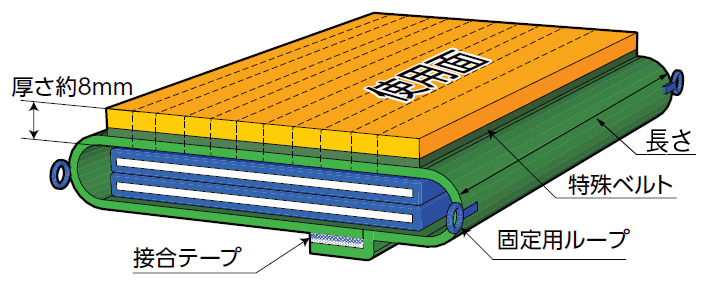

形状

SMTCB 使用面の厚さ8mm

• 主な特徴
• 1. 角に対する当て物の強度を大幅に強化
• 2. 当て物だけ取り替えられ、スリングの寿命が伸びコストダウン
• 3. 固定用ループで補強筒のズレ防止
• 4. 従来品の補強筒に比べ腰があり、吊り荷の下に通し易い
• 用途
• 鋼板コイル
• コンクリート製品(PC 板・セグメント)
• その他エッジの鋭い吊り荷

※商品画像は一例であり、形式により仕様が異なる場合がございます。詳しくはお問い合わせ下さい。

型式	使用面の厚さ(t)	R=角の丸み
		R=0	R≦1	1＜R≦3	3＜R≦5	5＜R＜12
SMTCB	8mm	◯	◯	◯	◯	◯

※▲は使用荷重を50% にしてご使用ください。
※△は使用荷重を80% にしてご使用ください。
角の無い吊り荷でも、表面が粗い吊り荷には補強筒のご使用をお勧めします。
補強筒の選定は、荷の状態や作業条件を十分考慮してください。
長さは0.5m が標準ですが、ご希望によりご指定の長さも製作可能です。

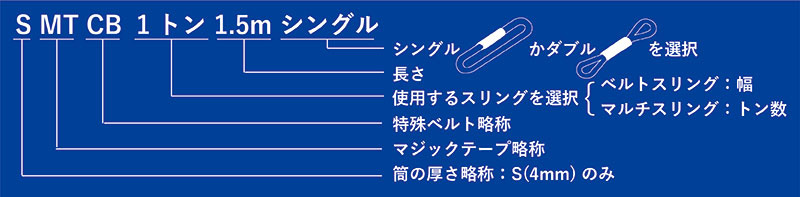

発注例

ご使用上の注意

• ご使用の前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
• 横滑り厳禁
• 横滑りが発生した場合、補強筒の効果が減少する場合があるのでご注意下さい。
• 熱いものには使えません。
• 高温に弱いので必ず100℃以下の条件でお使い下さい。100℃を超える条件の場合は、耐熱用をお使い下さい。
• 酸洗いなどには使えません。
• 酸類には非常に弱いので酸洗いなどには絶対に使用しないで下さい。
